Проблема перегріву 16-контактного роз’єму живлення на флагманських відеокартах NVIDIA GeForce RTX 5090 стала настільки хронічною, що вирішувати її взявся не інженер компанії, а звичайний ентузіаст. Бразильський техноблогер TecLab модифікував відеокарту так, щоби взагалі прибрати роз’єм із ланцюга живлення — припаявши силові кабелі напряму до друкованої плати.
Чому плавиться роз’єм живлення RTX 5090
16-контактний роз’єм подає на графічний процесор весь основний струм живлення через компактний блок контактів. Проблема виникає не через сам факт високого споживання, а через те, що навантаження між окремими контактами розподіляється нерівномірно. Якщо кабель або контакт хоч трохи гірше приляг до гнізда, опір у цій точці зростає, і саме через неї починає проходити більший струм, ніж через сусідні. Результат — локальний нагрів у конкретній точці з’єднання, який поступово плавить пластик роз’єму.
На флагманських картах на кшталт RTX 5090 ризик такого сценарію вищий просто тому, що через той самий роз’єм проходить більше енергії. Будь-яке недосконале з’єднання — і температура в точці контакту може стрибнути настільки, що почнеться деформація корпусу роз’єму.
Що саме зробив блогер

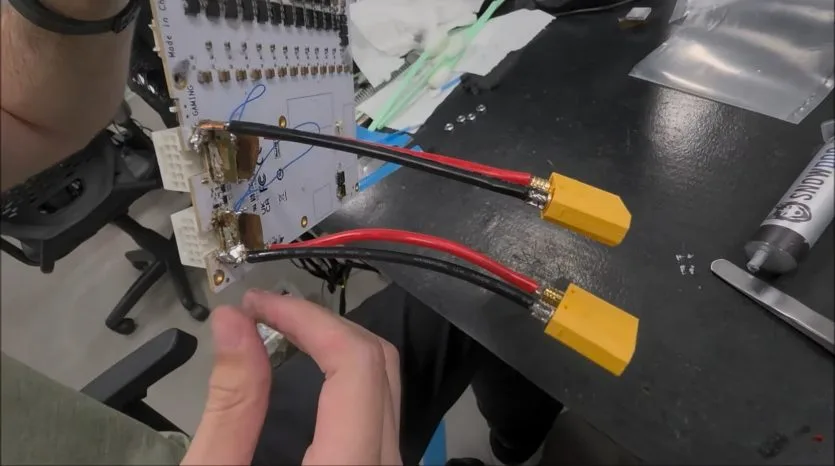

Для експерименту TecLab взяв Galax GeForce RTX 5090 D HOF OC LAB XOC — версію, орієнтовану на екстремальний розгін, з двома 16-контактними роз’ємами живлення. Замість того щоби покладатися на штатне з’єднання, він застосував два перехідники, аби зняти два комплекти дротів із кожного роз’єму, а потім припаяв ці дроти безпосередньо до силових доріжок на платі відеокарти.
Суть підходу проста: якщо джерело перегріву — саме контактне з’єднання роз’єму, то найнадійніший спосіб його усунути — прибрати це з’єднання зі схеми взагалі. Пайка створює постійний, монолітний контакт без проміжного роз’ємного вузла, де може виникнути точковий опір.
Оскільки штатна система охолодження розраховувалася на роботу зі стандартним енергоспоживанням, блогер демонтував радіатор і два 120-мм вентилятори, які охолоджували графічний процесор, і поставив замість них систему водяного охолодження промислового класу. Це дозволило впевненіше знімати тепло за умов підвищеного навантаження.
Наскільки далеко зайшов експеримент
Точних значень температури після модифікації блогер не розкрив, але навів дані з мультиметра, підключеного до лінії живлення 12 В: показник близько 50 А відповідає споживанню відеокарти приблизно на рівні 600 Вт. Це помітно перевищує типове навантаження ігрової картки, хоча й далеко не межа для цього конкретного зразка.
Модифікований BIOS, розрахований на професійних оверклокерів, дозволяє Galax HOF OC LAB XOC розганятися до 2000 Вт — тоді як стандартний ліміт для більшості версій RTX 5090 становить 575 Вт. Тобто карта здатна споживати в кілька разів більше енергії, ніж передбачено базовою специфікацією, і саме за таких екстремальних навантажень ризики, пов’язані з роз’ємом живлення, зростають найбільше.
Навіщо це зроблено
Сам TecLab прямо визнає: подібна модифікація непридатна для звичайного користувача. Пайка дротів напряму до плати — це операція без права на помилку, яка позбавляє карту гарантії і потребує серйозного досвіду роботи з електронікою. Мета проєкту не практична, а демонстративна: показати NVIDIA, що технічне рішення проблеми перегріву роз’єму RTX 5090 існує і не є чимось надзвичайно складним, якщо підійти до питання інженерно, а не косметично.
Історія з роз’ємом RTX 5090 показує типову ситуацію для галузі: коли енергоспоживання топових графічних процесорів росте швидше, ніж еволюціонують стандарти з’єднувачів живлення, слабкою ланкою стає саме інтерфейс подачі струму. Поки виробники обмежуються програмними застереженнями чи незначними змінами конструкції, ентузіасти на практиці доводять, що радикальніше інженерне рішення — прибрати ненадійну ланку зі схеми — працює ефективніше за косметичні патчі.
