Один з власників відеокарти розробив друковану плату для кабелю живлення NVIDIA RTX 5090, яка сигналізує про надто великий струм на одному з дротів.

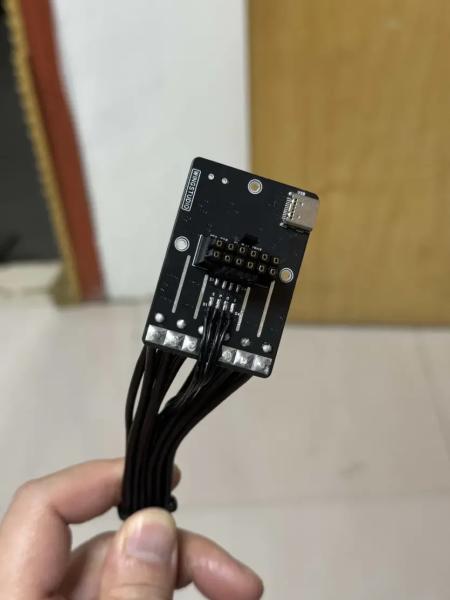

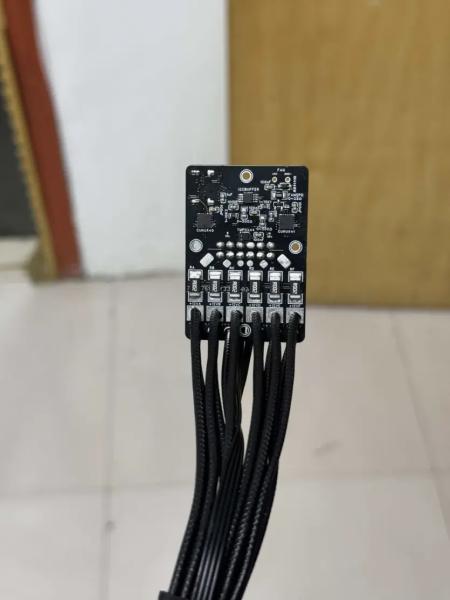

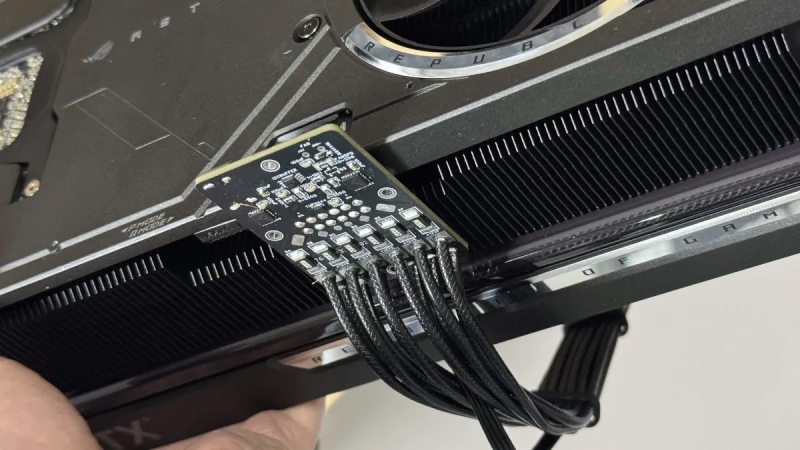

Користувач соціальної мережі Bilibili з ніком Wing King опублікував фото прототипу роз’єму 12V-2×6, здатного зчитувати силу струму на кожному контакті. Відеокарта все ще не зможе збалансувати струм, але плата сигналізує про завеликі значення. Автор приєднав шість шунтуючих резисторів R002 (0,002 Ом) до кожного кабелю 12 В. Розроблена плата має роз’єм USB на задній частині. Технічно, сигнали можна використати для моніторингу чи навіть якихось цілей автоматизації.
16-контактний роз’єм 12V-2×6 (найновіша ітерація), має чотири сигнальні контакти, шість основних (+12 В) та шість контактів заземлення. Теоретично всі контакти 12 В повинні забезпечити потужність 575 Вт, потрібну RTX 5090, однак фактично розподіл струму між ними нерівномірний.
Шунтуючі резистори використовують для вимірювання струму у ланцюзі. В ідеалі кожен з шести контактів 12 В повинен мати такий. У відеокартах NVIDIA RTX 30 було три резистори — не ідеально, але краще, ніж в RTX 50, де він лише один. Це унеможливлює визначення струму для конкретного контакту.

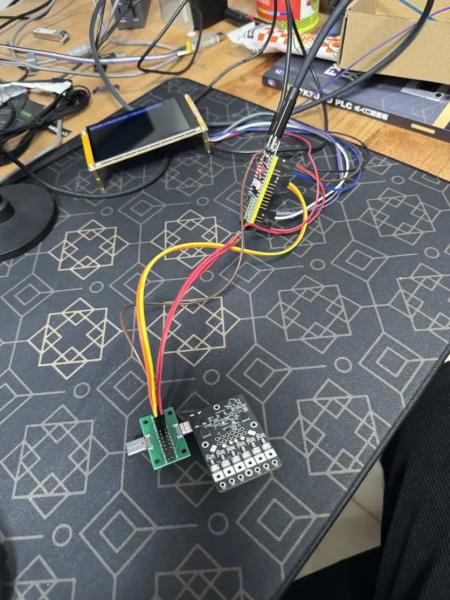

Проєкт перебуває у стадії розробки, його наявну реалізацію можна вважати швидше доказом концепту. Потрібно ще реалізувати хоча б моніторинг значень. Китайський ентузіаст планує й надалі інформувати про деталі.
