Історія з відеокартою Gigabyte RTX 3070, яка п’ять років пропрацювала з заводською захисною плівкою на термопрокладках VRM, добре ілюструє, наскільки крихкою буває система охолодження сучасного графічного процесора і як довго прихований дефект складання може маскуватися під нормальну роботу заліза.
Як термопрокладки відводять тепло від VRM
Термопрокладки — це не термопаста. Вони не наносяться шаром, а є готовими еластичними пластинами з теплопровідного матеріалу, які фізично контактують з поверхнею силових елементів VRM (модуля живлення GPU) і радіатором. Їхнє завдання — забезпечити механічний і тепловий контакт там, де через нерівність висот компонентів термопаста непридатна. Виробники термопрокладок, зокрема MEITEK, постачають їх із захисною плівкою на обох сторонах — щоб матеріал не забруднювався і не втрачав липкість під час зберігання й транспортування. Плівку обов’язково знімають перед складанням: якщо цього не зробити, прокладка перетворюється на теплоізолятор замість провідника тепла.

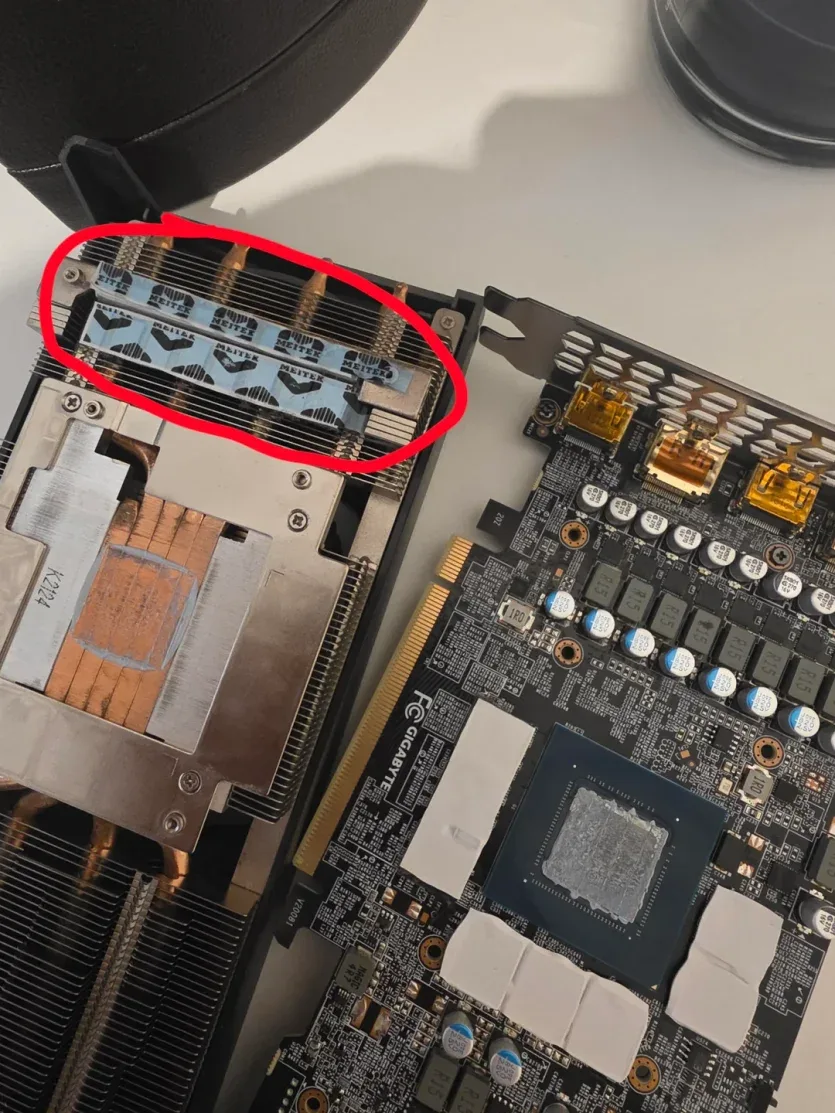

У випадку з описаною RTX 3070 кілька прокладок VRM залишилися з плівкою прямо на конвеєрі. Це класична помилка складання, а не знос чи стороннє втручання власника — карта, за його словами, жодного разу не розбиралася до моменту діагностики.
Чому проблема не проявлялася роками
VRM гріється сильніше під навантаженням, але сучасні контролери живлення мають запас за температурою і здатні працювати навіть при погіршеному тепловідведенні — просто з меншим ресурсом і вищим ризиком деградації. П’ять років карта, ймовірно, експлуатувалася в режимах, які не виводили силові елементи на межу. Симптоми проявилися різко: чорний екран і хаотична поведінка вентиляторів, які розкручувалися до 3500 об/хв всупереч налаштованій кривій швидкості. Це типова ознака того, що плата керування вентиляторами реагує на аварійні температурні показники, а не працює за штатним профілем — система охолодження намагалася компенсувати перегрів ділянки, яку користувач напряму не бачив у моніторингу GPU.
Що показали тести до і після
Стрес-тести у FurMark та OCCT до розбирання фіксували температуру самого графічного процесора близько 80°C при показнику найгарячішої точки (hotspot) до 105°C. Розрив між середньою температурою кристала і hotspot у 25 градусів — сигнал нерівномірного тепловідведення, характерний саме для проблем з термоінтерфейсом, а не з вентиляторами чи радіатором цілком.
Після видалення захисної плівки з прокладок VRM і заміни термопасти на GPU температура впала на 15°C за основним показником і на 30°C за hotspot. Це підтверджує, що причиною була саме ізоляція VRM плівкою, а не деградація термопасти GPU — остання відповідала лише за частину проблеми. Тригодинний прогін FurMark та OCCT після ремонту пройшов без збоїв, що виглядало як повне усунення несправності.
- Захисна плівка на термопрокладках блокує теплопровідність практично повністю
- Розрив температури GPU й hotspot у десятки градусів вказує на локальну проблему тепловідведення
- Нестабільна робота вентиляторів попри задану криву — ознака аварійного температурного тригера
- Повторний збій після холодного запуску може свідчити про додаткову проблему, не пов’язану з термопрокладками
Повторний збій і позиція Gigabyte
Проте наступний холодний запуск знову дав чорний екран, тобто проблема виявилася не єдиною або не повністю усуненою заміною термоінтерфейсу. Це може вказувати на супутню деградацію елементів VRM після тривалої роботи в перегрітому режимі — силові компоненти, що працювали при завищеній температурі роками, могли отримати незворотні пошкодження ще до ремонту.

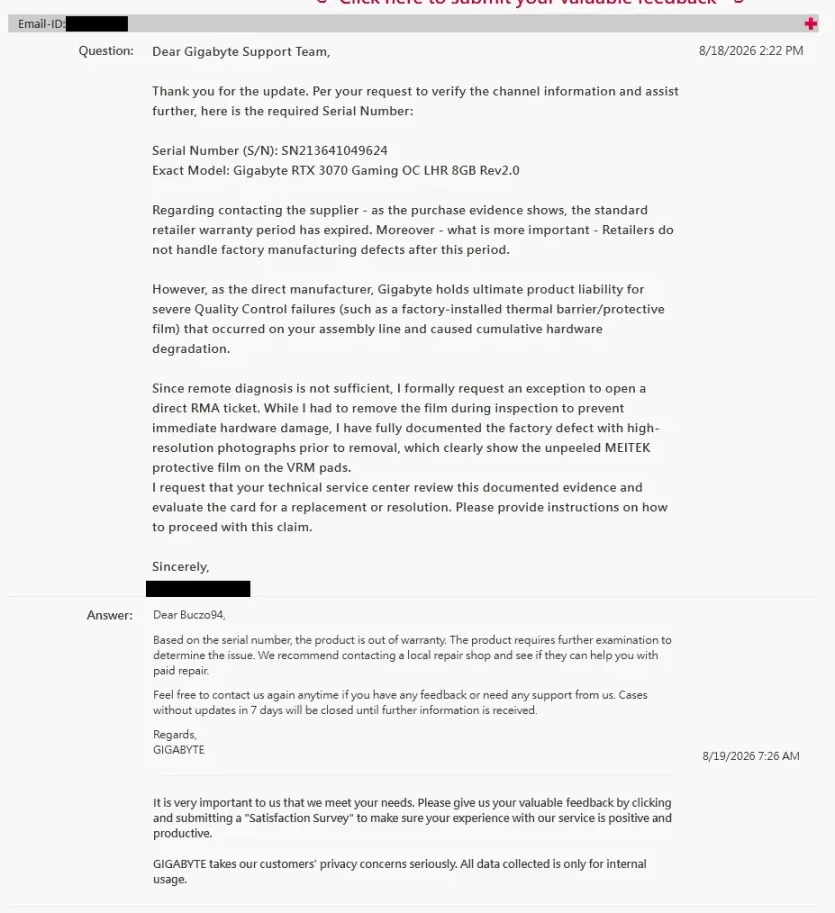

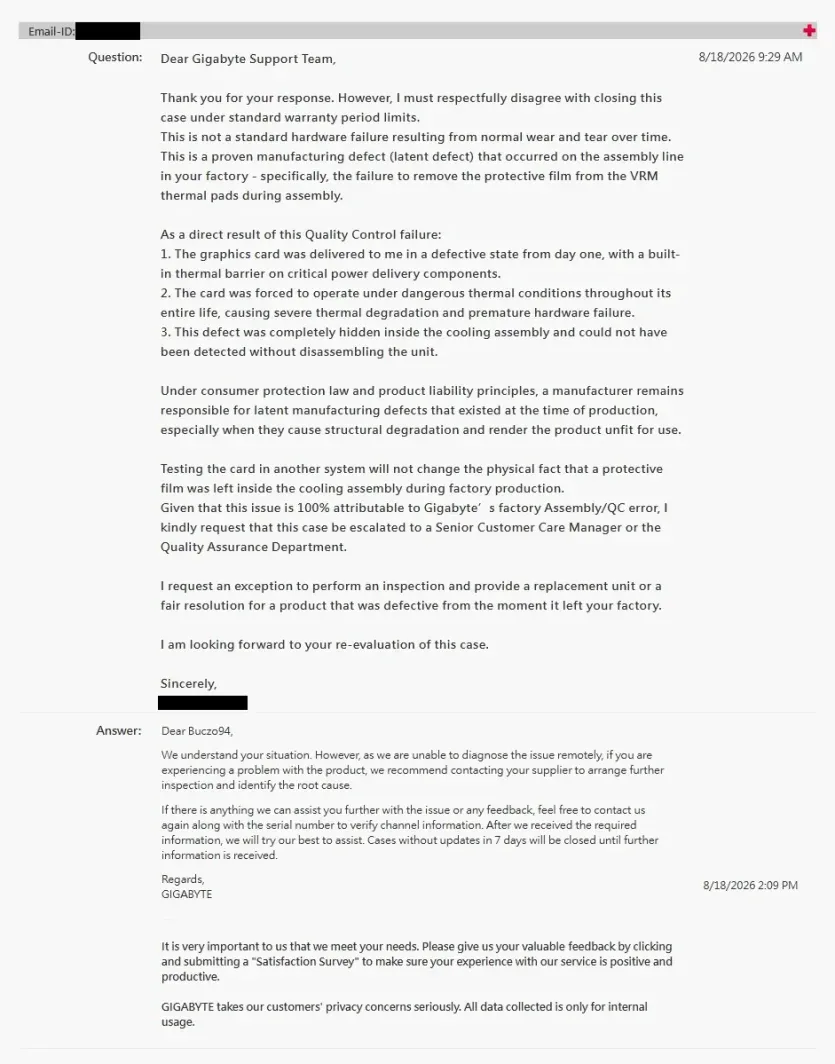

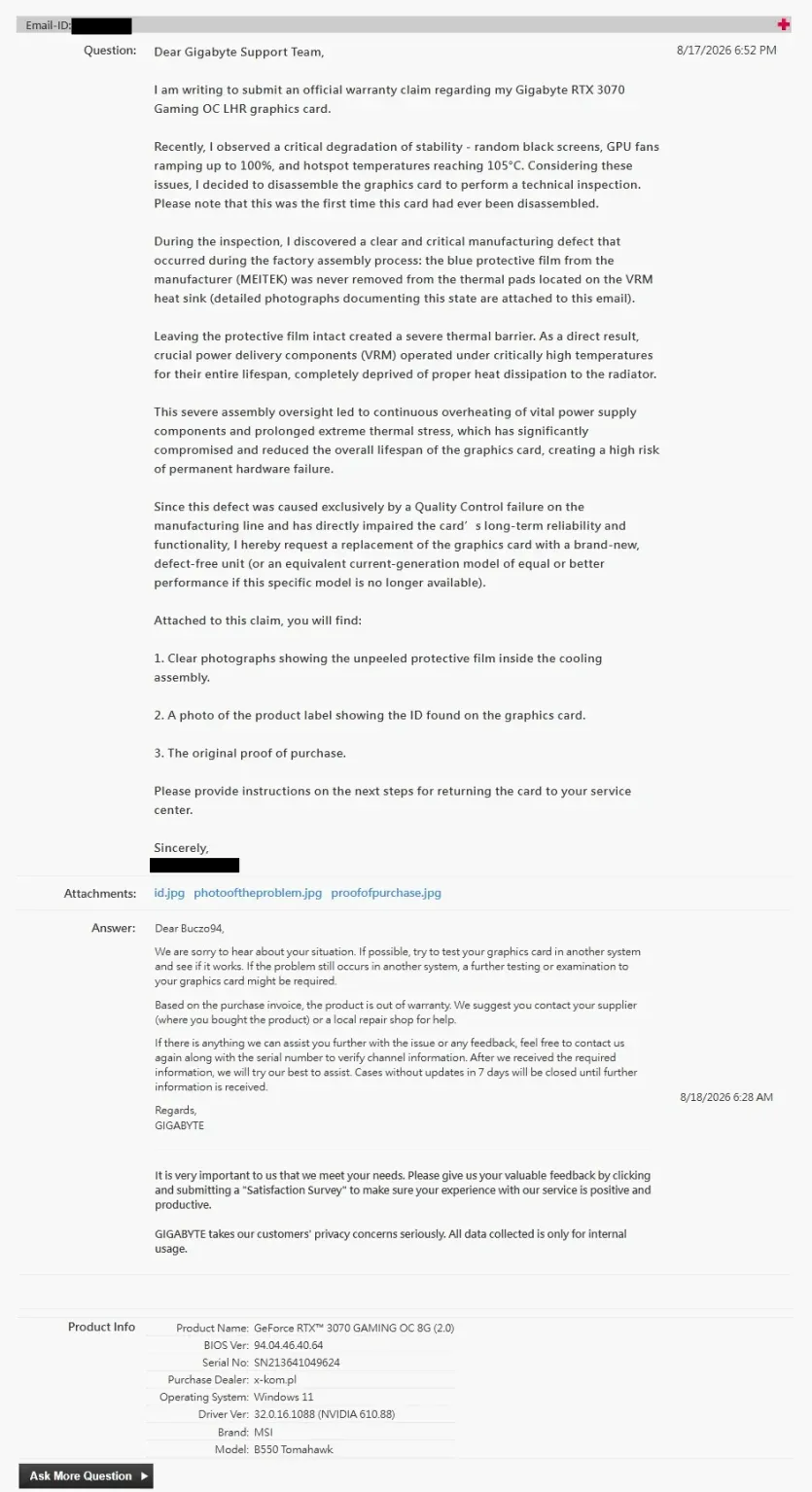

Gigabyte відмовила у компенсації чи заміні на підставі закінчення гарантійного терміну — формально це правомірна позиція виробника. Але сам факт заводської плівки на термопрокладках прямо вказує на дефект складання, який існував із моменту виробництва, а не виник через експлуатацію. У такій ситуації професійна діагностика та заміна термопрокладок виглядали б розумним жестом, навіть без визнання гарантійних зобов’язань — особливо з огляду на те, що причина несправності перебуває поза контролем користувача.
Випадок нагадує про важливість перевірки якості складання на етапі виробництва графічних плат, де ручні операції з термопрокладками залишаються вразливим місцем навіть у продукції великих брендів.
