Малейшая искра или локальный перегрев на сигнальной линии во взрывоопасной среде способны запустить аварийную ситуацию — именно поэтому силовые и измерительные цепи нуждаются в жёстком ограничении энергии и напряжения. Задача устройства проста по формулировке, но сложна в реализации: пропустить полезный сигнал к датчику или исполнительному механизму и при этом отсечь любой опасный ток или импульс. В автоматизации это касается контуров уровня, давления, температуры и расхода, а также линий сигнализации и пусковой логики. На распределённых объектах на первый план выходят стабильность измерений, прогнозируемое поведение системы при сбоях и совместимость с уже установленными ПЛК. устройство искрозащиты создаёт ту самую границу между обычным шкафом управления и зонами 0/1/2, снижая риск для людей и техники.
Преимущества искрозащиты для производственных площадок
Модули искрозащиты позволяют производству работать без остановок и одновременно закрывают требования охраны труда там, где в воздухе присутствуют газовые или пылевые взрывоопасные смеси.
- Безопасность на уровне схемы — энергия в цепи ограничена, перегрузки и короткие замыкания контролируются, а при аварии опасный импульс просто не доходит до полевого устройства.
- Чистота измерений — помехи отфильтровываются, питание первичных преобразователей стабилизируется, форма сигнала не искажается даже на длинных трассах.
- Встраивание без переделки схем — уровни и импедансы согласуются с разными типами датчиков, будь то «сухой контакт», NAMUR, 4–20 мА или 0–10 В.
- Экономия на всём жизненном цикле — меньше внеплановых ремонтов, реже выходят из строя входные каскады, пусконаладка идёт быстрее благодаря типовым схемам подключения.
- Гибкое расширение — модульная архитектура и понятная адресация позволяют добавлять каналы без остановки производственной линии.
Такой подход особенно востребован на химических, пищевых и фармацевтических предприятиях, а ещё на насосных станциях, в котельных и на нефтебазах — там, где технологический процесс не останавливается ни днём, ни ночью.
Как выбрать устройство искрозащиты: критерии и параметры
Прежде чем выбирать оборудование, стоит провести инвентаризацию сигналов и условий эксплуатации — только после этого можно составить спецификацию под конкретные зоны, среду и метрологические требования.
Читайте нас у Telegram
Підписатися- Класс и сфера применения — соответствие категории зоны (0/1/2 для газов, 20/21/22 для пыли), тип цепи «Ex i», допустимые значения U/I/P на выходе.
- Разновидности сигналов — токовые контуры 4–20 мА, напряжение 0–10 В, дискретные NAMUR или сухой контакт, импульсные датчики; желательна поддержка двусторонней связи с диагностикой.
- Надёжность и защита — гальваническая развязка по каждому каналу, ограничители перенапряжений, контроль обрыва и короткого замыкания, индикация состояния, самодиагностика.
- Совместимость с существующей инфраструктурой — согласование с входами ПЛК и модулями ввода, требования к кабелю и экранированию, максимальная длина линии, клеммы для заземления.
- Условия эксплуатации — рабочий температурный диапазон, степень защиты корпуса, удобство крепления на DIN-рейку, читаемая маркировка клемм, наличие сервисных перемычек.
Когда список сигналов готов, стоит сразу зафиксировать протяжённость трасс и точки заземления — это избавит от «плавающих» отказов и заметно сократит время пусконаладки на объекте в Украине.

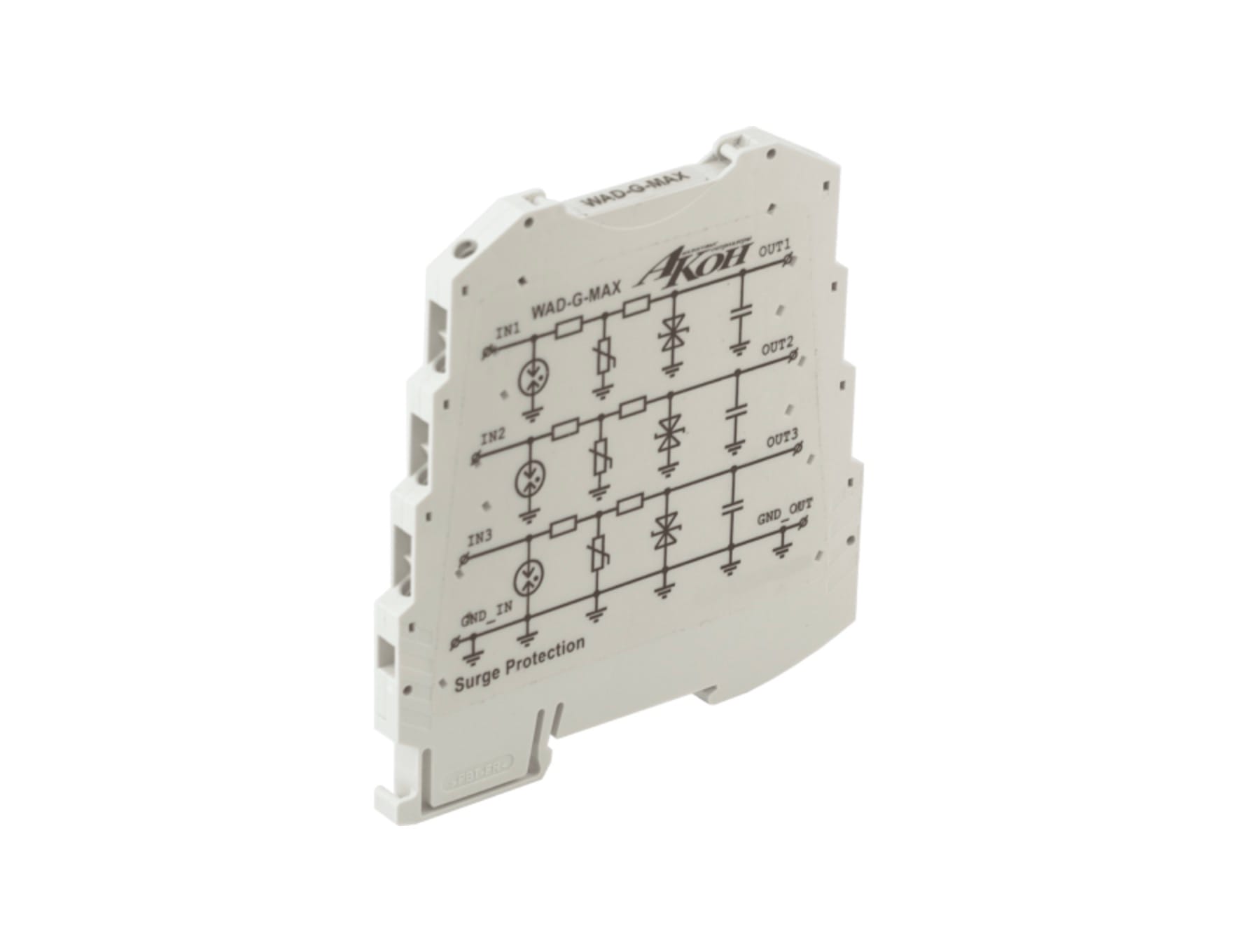

Характеристики и сценарии применения модулей искрозащиты
Устройство искрозащиты работает в измерительных и управляющих цепях, где не исключена взрывоопасная атмосфера, а также на линиях с длинными кабельными трассами и повышенным уровнем помех.
В контуре уровня или давления модуль питает датчик безопасным напряжением, а в шкаф управления передаёт уже нормированный сигнал, готовый для АЦП и архивирования. На линиях с расходомерами и импульсными датчиками сохранённая форма фронтов и ограниченная энергия избавляют от ошибок счёта и ложных срабатываний. В телемеханике насосных станций и резервуарных парков искрозащита открывает возможность обслуживать оборудование без остановки всей линии — риск искрения в полевых клеммниках снят на уровне конструкции. В грозоопасных зонах логично применять ступенчатую защиту: искрозащитный модуль плюс УЗИП и правильная терминализация сигнальных пар удерживают измерения в допусках даже при импульсных перенапряжениях. В регламент эксплуатации обычно закладывают периодическую проверку клемм, контроль сопротивления изоляции, тестирование защитных каскадов и проверку точности по эталонным источникам.
