Комбінований верстат по дереву: будова, задачі та вибір для малої майстерні

Комбінований деревообробний верстат — не спроба зекономити на функціоналі, а цілком самостійне рішення для майстерні, де на рахунку і площа приміщення, і кожна витрачена гривня. Дилема «один комбінований чи набір окремих машин» рано чи пізно постає перед кожним, хто підбирає купити верстати по дереву для свого цеху. Помилитися тут легко: одні майстри переплачують за функції, які їм ніколи не знадобляться, інші беруть дешеву модель, яка здається в перший же місяць реальної роботи.

При грамотному підборі один комбінований верстат замінює п’ять окремих одиниць обладнання, а місця займає втричі менше. Далі — про його будову, задачі, які він закриває, критерії вибору і реальні ціни.

Що таке комбінований верстат і як він влаштований

Комбінований верстат по дереву збирає на одній станині кілька самостійних робочих вузлів. Не потрібно купувати окремо циркулярку, фугувальний верстат, рейсмус і фрезер — все це вже стоїть в одному корпусі, живиться від однієї точки і підключається до одного виходу аспірації.

Ідея не нова: перші подібні машини з’явилися в Європі ще в середині минулого століття — так дрібні майстерні намагалися вирішити проблему нестачі площі.

Зараз виробники на кшталт Robland (Бельгія), Holzmann (Австрія) чи ZMM Stomana (Болгарія) випускають машини, точність яких майже не поступається спеціалізованому обладнанню.

За конструкцією верстат складається з кількох базових вузлів:

• Станина — виготовляється зі сталевого листа від 4 мм або литого чавуну. Від жорсткості станини залежить якість обробки напряму: найменша вібрація передається на заготовку і залишається хвилястим слідом після фугування чи рейсмусування.
• Пильний вузол — диск до 315 мм, пропил до 65 мм заввишки, нахил у діапазоні 90–45°. Окремо варто відзначити підрізну пилу — без неї акуратно розкроїти ЛДСП чи шпоновану панель не вийде.
• Каретка — рухомий стіл на загартованих направляючих шириною 300–320 мм. Стандартна довжина — 1450 мм, у деяких моделей розширюється до 2050 мм.
• Фугувальний і рейсмусовий вузли — об’єднані на спільному ножовому валу. Фуга формує рівну базову площину, рейсмус з автоподачею калібрує деталь по товщині.

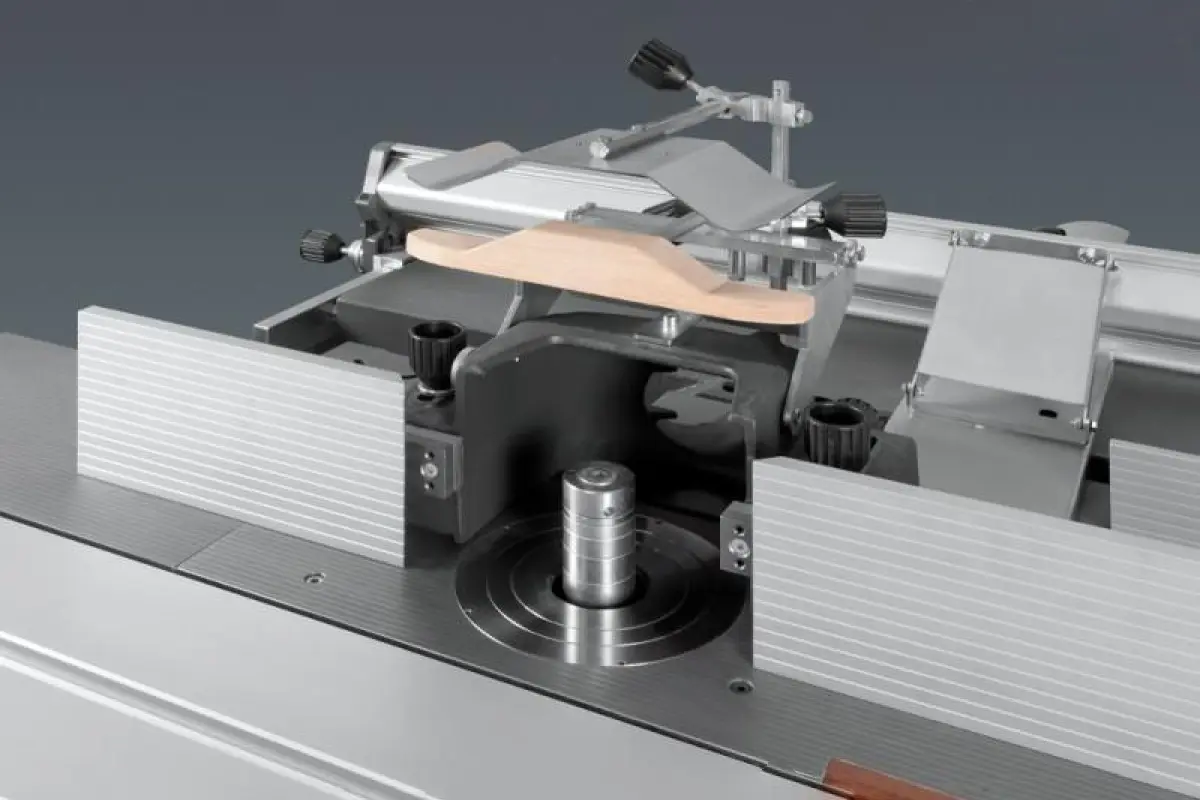

• Фрезерний вузол — шпиндель 30 мм у діаметрі, кілька режимів обертання, зазвичай у діапазоні 2900–7500 об/хв. Кількість режимів має значення: тверда й м’яка деревина, великі та дрібні фрези потребують різної швидкості різання.

Окрема тема — привід. У бюджетних моделях стоїть один спільний двигун на всі вузли, у професійних — три незалежні, по одному на кожен вузол. Різниця відчувається на твердій деревині: окремий двигун тримає стабільну потужність без просадок, а знос обладнання розподіляється рівномірніше.

Яке завдання вирішує комбінований верстат

Головна перевага комбінованого обладнання — можливість пройти повний цикл столярної обробки деревини навіть у тісному приміщенні. Візьмемо типовий виробничий ланцюжок на прикладі виготовлення дерев’яної дверної рами:

1. Розпиловка — розкрій дошки чи бруса на заготовки потрібного розміру, поздовжній і поперечний.
2. Фугування — вирівнювання базової площини і усунення кривизни, що залишилася після розпилу.
3. Рейсмусування — доведення деталі до потрібної товщини з точним калібруванням.
4. Фрезерування — формування профілю, вибірка пазів, обробка кромок і торців.
5. Свердління чи пазування — гнізда під шипові з’єднання або фурнітуру.

Все це відбувається на одному верстаті. П’ять операцій замість п’яти окремих машин, які потрібно купити, встановити і потім обслуговувати кожну окремо.

Де комбінований верстат працює найкраще

• Столярні майстерні площею 30–80 м² — виготовлення дверей, вікон, меблів під замовлення, елементів інтер’єру. Один верстат замість п’яти звільняє простір для роботи з довгими заготовками.
• Будівельні та ремонтні роботи — обробка дощок і підгонка деталей просто на об’єкті. Особливо цінно при опоряджувальних роботах, коли постійно потрібні нестандартні розміри.
• Дрібносерійне виробництво — невеликі партії однотипних деталей, для яких немає сенсу купувати вузькоспеціалізовані лінії.
• Навчальні майстерні — студент опановує всі базові операції деревообробки на одній машині, без переходів між різним обладнанням.
• Старт столярного бізнесу — мінімум вкладень на старті при максимумі можливостей.

Як вибрати комбінований верстат: ключові параметри

Асортимент комбінованих верстатів величезний — від бюджетних настільних моделей за кілька десятків тисяч гривень до важких машин для серйозного виробництва. Щоб не прогадати з вибором, варто орієнтуватися на кілька базових параметрів. Розберемо їх не абстрактно, а на конкретному прикладі — верстат Robland NX 410 PRO. Ця бельгійська машина давно стала на українському ринку своєрідним еталоном у своєму сегменті і показово демонструє, яким має бути якісний комбінований верстат для столярної майстерні.

• Кількість двигунів. Перше, на що варто дивитися. У NX 410 PRO стоять три незалежні двигуни — окремо на пильний, фрезерний і фуговально-рейсмусовий вузли, перемикання відбувається з панелі керування, і кожен вузол отримує повну потужність. Для дуба, ясена, бука та іншої твердої деревини це не додаткова опція, а необхідна умова роботи.
• Жорсткість і вага станини. Robland NX 410 PRO важить 640 кг — цифра сама говорить за себе. Станина зварена з 4-міліметрового сталевого листа, тому геометрія залишається стабільною під навантаженням, а вібрація під час обробки — мінімальна.
• Розміри робочої зони. Основний стіл — 1080×410 мм, каретка — 1450×320 мм з розширенням до 2050 мм, довжина фугувального столу — 1800 мм. Цього достатньо для впевненої роботи з брусом, дошкою і листовими матеріалами стандартних розмірів.
• Діапазон частот фрезерного шпинделя. Чотири режими — 2900 / 4000 / 6000 / 7500 об/хв — дають змогу підібрати швидкість різання під конкретну породу деревини і тип фрези. Хід шпинделя 140 мм дозволяє вибирати глибокі пази і працювати з масивними заготовками.
• Підрізна пила. NX 410 PRO постачається у двох варіантах — з підрізною пилою і без неї. Якщо у виробництві присутнє ламіноване чи шпоноване покриття, краще одразу брати версію з підрізною пилою — доукомплектувати згодом складніше.
• Можливість розширення. Хороший верстат розвивається разом із майстернею. Для NX 410 PRO передбачені автоподатчик, збільшений стіл фрезерного вузла, свердлильно-пазовальний пристрій з ексцентриковим притиском, спіральний ножовий вал Tersa та інші опції — залежно від того, куди рухається виробництво.

Однозначної відповіді на питання «брати комбінований верстат чи набір окремих машин» немає. Але для невеликої майстерні вибір здебільшого очевидний: немає сенсу забивати половину цеху п’ятьма верстатами, розтягувати бюджет на кожен окремо, а потім обслуговувати п’ять різних машин — якщо існує одне рішення, що закриває всі ці задачі.

Грамотно підібраний комбінований верстат — не компроміс, а можливість повноцінно працювати з деревиною, не впираючись у стіни майстерні і не спускаючи весь стартовий бюджет на обладнання. Головне — розуміти заздалегідь, які операції потрібні, з якою деревиною доведеться працювати і в яких обсягах. Решта — питання конкретної моделі та комплектації.
