Плата Gigabyte X870E Aorus Extreme AI TOP гріється через проблему охолодження чипсета. Завдяки термопасті та термопрокладці вдалося радикально знизити температуру.
Температура чипсета, яка перевищувала 100 °C змусила користувача розібрати материнську плату. Він виявив поганий контакт радіатора на одному з двох послідовно з’єднаних чипів Promontory 21. Попередньо, це може бути дефект під час збирання, який, ймовірно, стосується невеликої кількості плат, або ж конструктивним дефектом, який здатний відтворити проблему на інших платах.

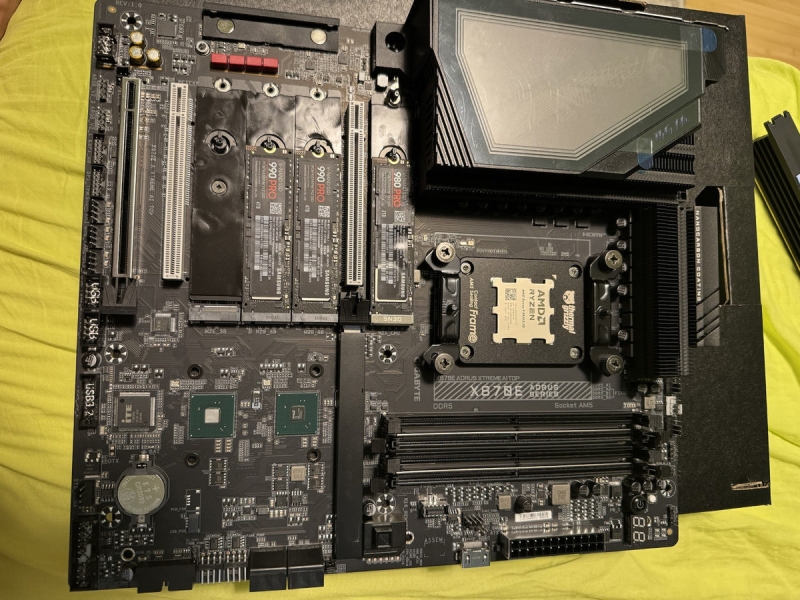

Чипсет AMD X870E поєднує два набори мікросхем Promontory 21 у послідовному розташуванні, як і у випадку з X670E. Флагманські материнські плати серій 800 і 600 отримали два набори мікросхем Promontory 21, котрі можна побачити після видалення радіатора. Функціонально обидва ці набори мікросхем схожі, хоча вони мають різне розташування. Утиліти моніторингу обладнання відображають два різних показники температури в розділі чипсета.

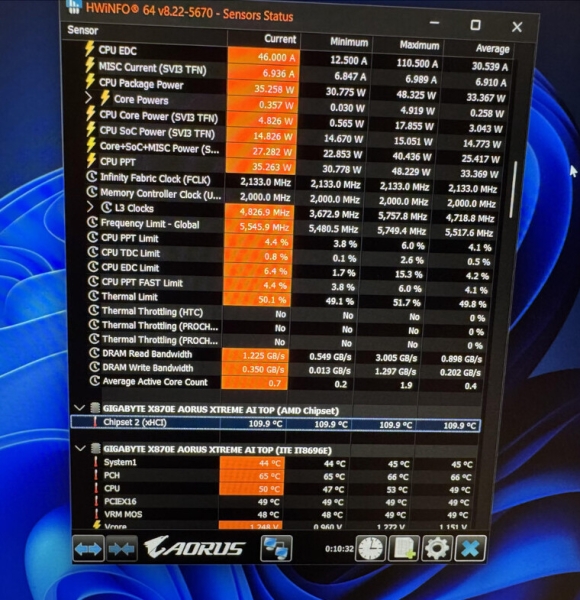

Температура плати Gigabyte X870E Aorus Extreme AI TOP / Reddit
Користувач Reddit Xabiro поділився знімком екрана HWinFO, на якому показано другий чипсет Gigabyte X870E Aorus Xtreme з температурою майже 110 °C. При цьому система з Ryzen 9 9950X3D не мала великого навантаження. Інший користувач підтвердив таку ж проблему на своєму ПК. Xabiro зняв радіатор, який накриває обидва чипи та з’ясував, що трапилося.

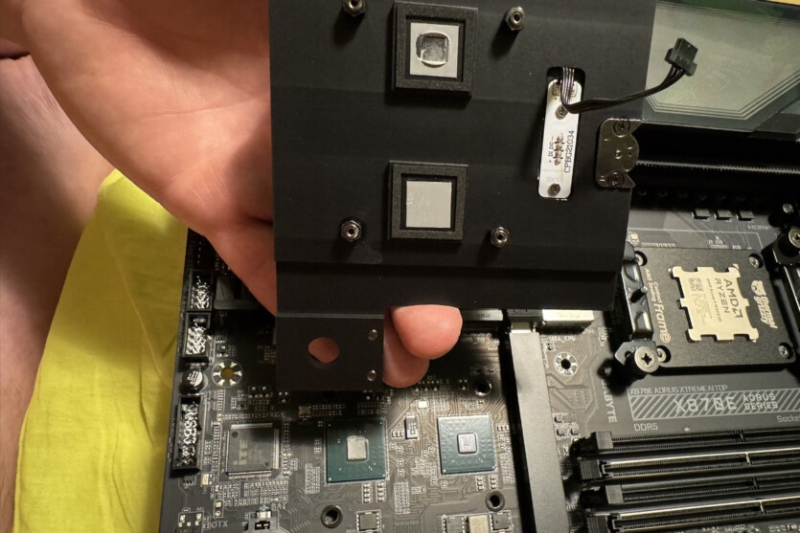

Чипсет AMD X870E / Reddit
Досить добре видно, що один з чипсетів не контактує з радіатором. Термопаста, нанесена на заводі на відповідну контактну поверхню, взагалі не має слідів контакту, наче її ніколи не притискали до чипа, який також повністю сухий. Власник материнської плати додав більше термопасти, щоб усунути прозір між двома поверхнями, вона знизила температуру до помірних 71 °C. Застосування разом з термопастою ще й термопрокладки знизило температуру ще більше — до 64 °C.
Xabiro припускає, що дизайн механізму звільнення радіатора Gigabyte може сприяти проблемі. Розташований під радіатором, він потенційно спричиняє невелике вертикальне підвищення, яке може порушувати контакт між чипсетом та радіатором. Наразі наявні лише два підтверджених випадки такого дефекту, тож висновки робити рано.
