Во взрывоопасных средах любое искрообразование или перегрев на сигнальных линиях может стать причиной аварии, поэтому силовые и измерительные цепи требуют ограничений по энергии и напряжению. Задача решения – пропускать полезный сигнал к датчикам и исполнительным механизмам, одновременно блокируя опасные токи и импульсы. В автоматизации это касается контуров уровня, давления, температуры, расхода, а также цепей сигнализации и пусковой логики. Для распределенных объектов важны стабильность измерений, предсказуемое поведение в авариях и совместимость с существующими ПЛК. Именно устройство искрозащиты формирует безопасную границу между обычными шкафами управления и зонами 0/1/2, снижая риски для персонала и оборудования.
Преимущества искрозащиты для производственных площадок
Внедрение модулей искрозащиты обеспечивает непрерывность процесса и соблюдение требований охраны труда при работе с газо– и пылевоздушными смесями.
- Системная безопасность – ограничение энергии в цепи, контроль перегрузок и коротких замыканий, предсказуемое поведение при аварии без передачи опасного импульса в полевое устройство.
- Качество измерений – фильтрация помех, стабилизация питания первичных преобразователей, сохранение формы полезного сигнала на длинных трассах.
- Интеграция без переделки – согласование уровней и импедансов с разными типами датчиков, работа с «сухим контактом», NAMUR, 4–20 мА и 0–10 В.
- Экономика жизненного цикла – снижение внеплановых ремонтов, меньше повреждений входных каскадов, ускорение пусконаладки за счет типовых схем.
- Масштабирование – модульный подход, ясная адресация и возможность добавлять каналы без остановки линии.
Такой подход особенно актуален для химических, пищевых и фармацевтических производств, а также для насосных, котельных и нефтебаз, где технологический цикл работает круглосуточно.
Как выбрать устройство искрозащиты: критерии и параметры
Правильный выбор начинается с инвентаризации сигналов и условий, после чего формируется спецификация под конкретные зоны, среду и требования метрологии.
- Класс и область применения – соответствие категории зоны (0/1/2 для газов, 20/21/22 для пыли), тип цепи «Ex i» и допустимые значения U/I/P на выходе.
- Типы сигналов – токовые контуры 4–20 мА, напряжение 0–10 В, дискретные NAMUR/сухой контакт, импульсные датчики; поддержка двунаправленной связи с диагностикой.
- Защита и надежность – поканальная гальваническая развязка, ограничители перенапряжений, контроль обрыва/КЗ, индикация состояния и самодиагностика.
- Совместимость и связь – согласование с входами ПЛК/модулями ввода, требования к кабелю и экранированию, допустимая длина линии, наличие клемм для заземления.
- Эксплуатация – температурный диапазон, степень защиты корпуса, удобство монтажа на DIN–рейке, маркировка клемм, доступность сервисных перемычек.
После составления перечня сигналов полезно зафиксировать длины трасс и точки заземления – это поможет избежать «плавающих» отказов и ускорит пусконаладку на объекте в Украине.
Характеристики и сценарии применения модулей искрозащиты

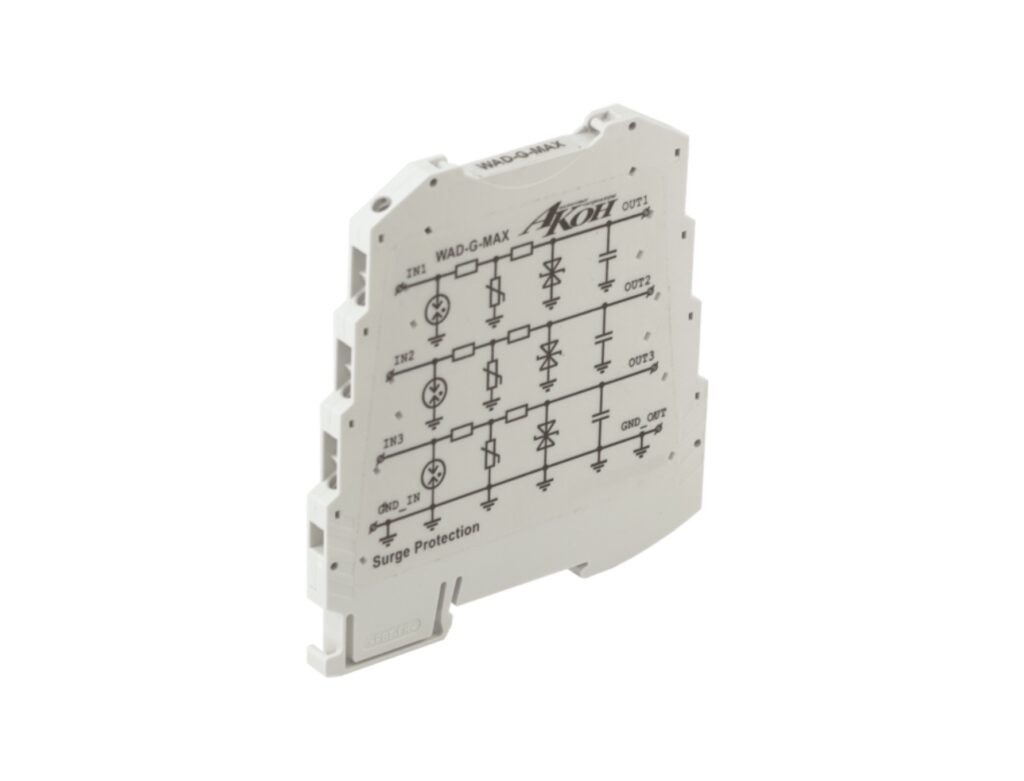

Короткое введение: устройство искрозащиты применяют в измерительных и управляющих цепях, где возможна взрывоопасная атмосфера, а также в линиях с длинными кабелями и высоким уровнем помех.
В контуре уровня и давления модуль обеспечивает безопасное питание датчика, передавая в шкаф только нормированный сигнал, пригодный для АЦП и архивирования. На участках с расходомерами и импульсными датчиками сохранность фронтов и ограничение энергии предотвращают ошибки счета и ложные срабатывания. В телемеханике насосных и резервуарных парков искрозащита делает возможным обслуживание без сложных процедур отключения всей линии, поскольку риск появления искры в полевых клеммниках снижен конструктивно. Для грозоопасных зон оправдана ступенчатая защита – искрозащита в сочетании с УЗИП и корректной терминализацией сигнальных пар, что сохраняет измерения в допусках даже при импульсных перенапряжениях. Регламенты эксплуатации обычно включают периодическую проверку клемм, контроль сопротивления изоляции, тестирование защитных каскадов и валидацию точности на эталонных источниках.
