Вибір труб для системи водяної підлоги визначає не тільки ефективність опалення, але й довговічність всієї конструкції. Сучасний ринок пропонує кілька основних варіантів: металопластикові труби та полімерні труби з сшитого поліетилену (PEX) і термостійкого поліетилену (PE-RT). Кожен тип має свої особливості, які важливо врахувати при проектуванні системи опалення.
Технічні характеристики металопластикових труб
Структура та склад

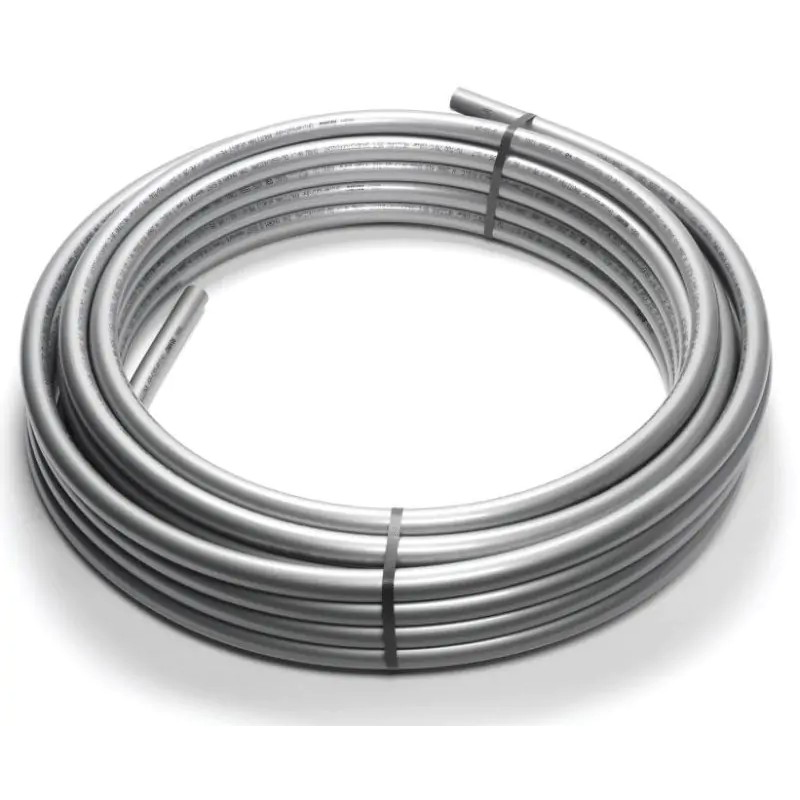

Металопластикові труби представляють собою багатошарову конструкцію, що складається з внутрішнього шару поліетилену, алюмінієвої фольги та зовнішнього захисного шару. Алюмінієвий прошарок товщиною 0,2-0,4 мм забезпечує стабільність форми та перешкоджає дифузії кисню в теплоносій. Зовнішній діаметр труб варіюється від 16 до 32 мм, що дозволяє підібрати оптимальний варіант для різних потужностей системи.
Експлуатаційні властивості
Робочий тиск металопластикових труб становить 10-16 бар при температурі 95°C, що значно перевищує параметри водяної підлоги (зазвичай 2-6 бар при 40-60°C). Коефіцієнт лінійного розширення складає 0,025 мм/м·°C, що в 6-8 разів менше порівняно з полімерними трубами. Це забезпечує стабільність геометрії контурів протягом усього терміну експлуатації.
Особливості монтажу
Металопластикові труби легко гнуться з мінімальним радіусом 8-10 діаметрів без використання спеціального обладнання. Для з’єднань використовуються пресові або різьбові фітинги. Пресові з’єднання вважаються надійнішими, оскільки виключають можливість самовільного послаблення з часом. Важливо дотримуватися технології монтажу, оскільки порушення може призвести до деламінації шарів.
Властивості та переваги PEX труб
Технологія виробництва
Трубы из сшитого полиэтилена виготовляються шляхом зшивання молекул поліетилену за допомогою різних методів: пероксидного (PEX-a), силанового (PEX-b) або радіаційного (PEX-c). Найкращими характеристиками володіють труби PEX-a, отримані методом Енгеля, які мають найвищий ступінь зшивання (75-85%) та рівномірну структуру.
Фізико-механічні характеристики
PEX труби витримують тиск до 10 бар при 95°C та мають відмінну пам’ять форми. При нагріванні до 120-150°C вони повертаються до первинної форми, що дозволяє виправляти деформації. Коефіцієнт теплопровідності становить 0,35-0,4 Вт/м·К, що забезпечує ефективну передачу тепла від теплоносія до стяжки підлоги.
Стійкість до зовнішніх факторів
Сшитий поліетилен демонструє високу стійкість до хімічних речовин, включаючи антифризи та інгібітори корозії. Матеріал не підтримує горіння та не виділяє токсичних речовин при нагріванні в робочому діапазоні температур. Бар’єрний шар EVOH запобігає проникненню кисню, що захищає металеві елементи системи від корозії.
Характеристики PE-RT труб
Молекулярна структура
PE-RT (поліетилен підвищеної термостійкості) відрізняється від звичайного поліетилену наявністю коротких боковіх ланцюгів октену, які утворюють кристалічну структуру. Це забезпечує підвищену термостійкість без необхідності хімічного зшивання. Існують дві основні модифікації: PE-RT Type I з вмістом октену 1-3% та PE-RT Type II з 6-8%.
Експлуатаційні параметри
PE-RT труби розраховані на роботу при температурі до 70°C та тиску 8-10 бар. Вони мають хорошу гнучкість та легко укладаються в стяжку. Коефіцієнт лінійного розширення становить 0,18-0,2 мм/м·°C, що менше ніж у звичайного поліетилену, але більше ніж у металопластику.
Технологічність обробки
PE-RT труби можна зварювати встик та муфтовим способом, що спрощує створення нерознімних з’єднань. Матеріал добре обробляється різанням та не утворює тріщин при механічних навантаженнях. Труби PE-RT Type II мають покращені характеристики довготривалої міцності та краще підходять для систем опалення.
Порівняльний аналіз експлуатаційних властивостей
Теплопередача та енергоефективність
Металопластикові труби мають кращу теплопровідність завдяки алюмінієвому прошарку (0,4-0,45 Вт/м·К проти 0,35-0,4 Вт/м·К у полімерних). Це означає швидшу реакцію системи на зміну температури теплоносія та більш рівномірний прогрів підлоги. При однаковій потужності системи металопластикові труби забезпечують на 5-8% вищу ефективність теплопередачі.
Довговічність та надійність
Розрахунковий термін служби всіх трьох типів труб становить 50 років при дотриманні умов експлуатації. Однак металопластикові труби більш чутливі до якості монтажу – неправильне згинання може призвести до деламінації. PEX та PE-RT труби мають більший запас міцності та краще переносять механічні навантаження під час укладання.
Стійкість до температурних коливань
PEX труби найкраще переносять температурні шоки завдяки ефекту пам’яті форми. PE-RT труби займають проміжне положення, а металопластикові найбільш чутливі до різких змін температури через різні коефіцієнти розширення шарів. При проектуванні систем з можливими аварійними режимами перевагу варто віддати PEX трубам.
Економічні аспекти та вартість
Порівняння початкових витрат
Вартість металопластикових труб зазвичай на 15-25% вища за PE-RT та на 10-20% за базові моделі PEX. Однак якісні PEX-a труби можуть коштувати дорожче металопластику. Фітинги для металопластику дешевші, але їх потрібно більше через обмежену довжину відрізків. PEX та PE-RT труби постачаються в бухтах до 500-600 м, що дозволяє робити мінімум з’єднань.
Витрати на монтаж
Монтаж металопластикових труб потребує спеціального преса для обтискних фітингів, що збільшує початкові витрати на обладнання. PEX та PE-RT труби з’єднуються за допомогою натискних фітингів або паяння, що спрощує процес. За оцінками фахівців FARRO, економія на монтажі полімерних труб може становити 20-30% порівняно з металопластиком.
Довгострокова економічність
При розрахунку повної вартості володіння важливо враховувати енергоефективність. Вища теплопровідність металопластику дозволяє знизити температуру теплоносія на 2-3°C при збереженні комфорту, що дає економію 3-5% на опаленні. За 20-25 років експлуатації ця різниця може компенсувати вищу початкову вартість.
Практичні рекомендації для різних умов
Вибір для стандартних житлових приміщень
Для типових квартир та будинків з площею контурів до 15-20 м² оптимальним рішенням є PE-RT труби діаметром 16 мм. Вони забезпечують необхідну продуктивність при мінімальних витратах. Крок укладання 150-200 мм дозволяє досягти рівномірного прогріву при температурі теплоносія 40-45°C.
Рішення для великих площ та комерційних об’єктів
При площі контурів понад 20 м² або підвищених вимогах до інерційності системи рекомендуються металопластикові труби діаметром 20 мм. Кращі характеристики теплопередачі дозволяють зменшити кількість контурів та спростити розподільну систему. Для промислових об’єктів це може дати суттєву економію на обладнанні.
Спеціальні умови експлуатації
У системах з тепловими насосами, де критична точність підтримки температури, перевагу мають PEX-a труби завдяки стабільності характеристик. Для регіонів з жорсткою водою доцільно використовувати труби з підвищеним бар’єрним захистом незалежно від типу. При ризику замерзання найкращий вибір – PEX труби з ефектом пам’яті форми.
Вибір оптимального типу труб залежить від конкретних умов проекту, бюджету та пріоритетів замовника. Консультація з фахівцями FARRO допоможе прийняти обґрунтоване рішення з урахуванням усіх факторів.
