Что такое драйкулер (сухая градирня) и какой у него принцип работы

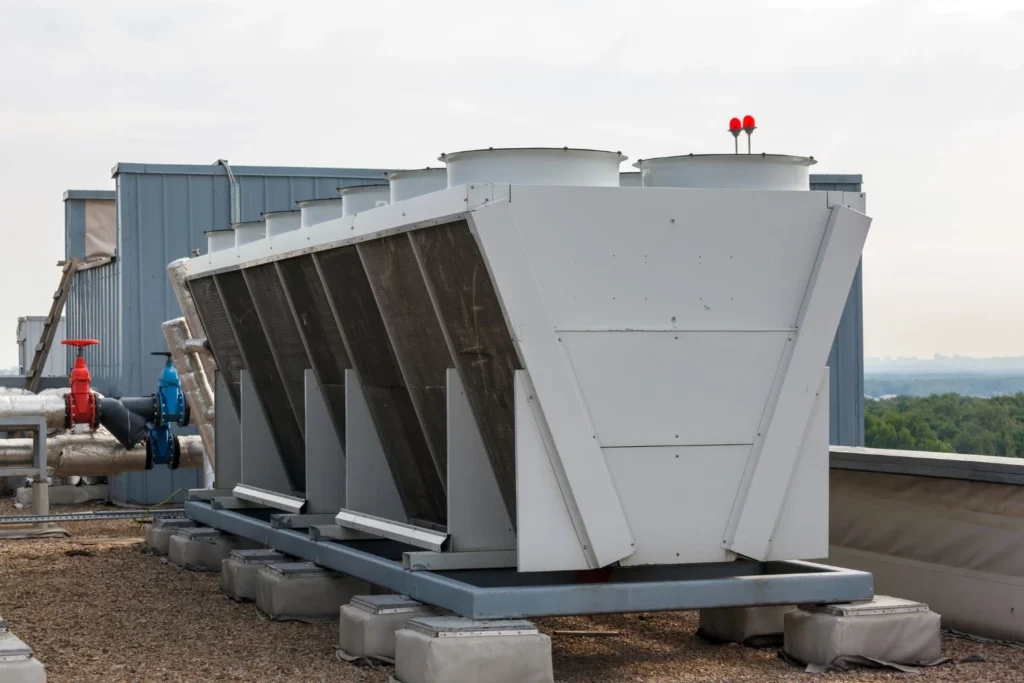

Если вы когда-нибудь проезжали мимо крупного завода или офисного центра, то наверняка замечали на крыше большие металлические установки с вентиляторами. Скорее всего, это был драйкулер. Давайте разберемся, что это за устройство и зачем оно нужно.

Драйкулер – это что за зверь?

Драйкулер – это охладитель жидкости, который работает без воды. Да, звучит странно, но на самом деле все просто. Это большой радиатор с вентиляторами, который охлаждает горячую воду или другую жидкость за счет обдува воздухом.

По-другому драйкулер называют сухая градирня. Почему сухая? Потому что в отличие от обычных градирен, здесь вода не испаряется. Она циркулирует по замкнутому контуру внутри труб.

Представьте радиатор вашего автомобиля, только размером с небольшой дом. Вот это и есть драйкулер. Горячая жидкость проходит через трубки, а мощные вентиляторы обдувают их холодным воздухом. Жидкость остывает и возвращается обратно в систему.

Драйкулер: принцип работы в деталях

Как же работает сухая градирня? Принцип работы похож на то, как вы остужаете горячий чай, дуя на него. Только тут все происходит в промышленных масштабах.

Горячая жидкость (обычно вода с антифризом) поступает в теплообменник драйкулера. Теплообменник – это такая система трубок с ребрами, как на батарее отопления. Жидкость течет внутри труб, а снаружи их обдувает воздух.

Вентиляторы создают мощный поток воздуха через теплообменник. Холодный воздух забирает тепло от горячих труб. Жидкость охлаждается и выходит из драйкулера уже холодной. А нагретый воздух выбрасывается в атмосферу.

Интересный факт: температура жидкости на выходе из драйкулера всегда будет выше температуры окружающего воздуха минимум на 5-7 градусов. Если на улице +30°C, то охладить воду ниже +35°C драйкулер не сможет. Это физика, ничего не поделаешь.

Из чего состоит драйкулер и как это все работает вместе

Конструкция сухой градирни довольно простая. Основные компоненты:

• Теплообменник – сердце драйкулера. Это батарея из медных или алюминиевых труб с оребрением. Чем больше площадь оребрения, тем лучше теплоотдача. В современных моделях используют V-образное расположение теплообменников для экономии места.
• Вентиляторы – обычно осевые, диаметром от 600 до 1200 мм. Их может быть от 2 до 20 штук, в зависимости от мощности установки. Вентиляторы бывают с постоянной и регулируемой скоростью вращения.
• Корпус и рама – защищают внутренние компоненты от дождя и снега. Изготавливают из оцинкованной стали или алюминия. На раме крепятся все остальные элементы.
• Система управления – мозг установки. Контроллер следит за температурой жидкости и включает нужное количество вентиляторов. Если холодно – работает один вентилятор. Жарко – включаются все.

Сухая градирня – это решение для разных задач. В Украине драйкулеры используют на молокозаводах для охлаждения молока, на химических предприятиях для технологических процессов, в дата-центрах для охлаждения серверов.

Где применяют драйкулеры: реальные примеры из жизни

В Киеве несколько крупных торговых центров используют драйкулеры для кондиционирования. Летом они охлаждают воду для чиллеров, а зимой работают в режиме фрикулинга – охлаждают здание практически бесплатно за счет холодного уличного воздуха.

На пивзаводе в Львове установили драйкулер мощностью 2 МВт для охлаждения сусла. Раньше использовали градирню с открытым контуром, но вода постоянно загрязнялась, приходилось чистить систему каждый месяц. После установки драйкулера проблема исчезла.

Сравнение затрат на охлаждение офисного здания площадью 5000 м²:

Как видите, драйкулер потребляет больше электроэнергии, чем открытая градирня, но экономит воду и требует минимального обслуживания.

Плюсы и минусы сухих градирен

У драйкулеров есть свои сильные и слабые стороны. Начнем с хорошего.

Главный плюс – отсутствие расхода воды. В условиях дефицита воды в некоторых регионах Украины это критически важно. Нет испарения – нет необходимости постоянно доливать воду в систему.

Закрытый контур защищает систему от загрязнений. Не нужно бороться с водорослями, накипью и бактериями. Это особенно актуально для пищевой и фармацевтической промышленности.

Простота обслуживания – раз в год промыть теплообменник и проверить вентиляторы. Все. Никакой химводоподготовки, замены насадок и прочих танцев с бубном.

Но есть и минусы. Зависимость от температуры воздуха – главная проблема. Летом, когда охлаждение нужно больше всего, эффективность падает. При +35°C на улице драйкулер работает на пределе возможностей.

Шум от вентиляторов может достигать 75-80 дБ. Это как стоять рядом с работающим грузовиком. Для жилых районов нужны специальные малошумные модели.

Габариты тоже могут стать проблемой. Драйкулер на 1 МВт занимает площадь около 25 м² и весит 3-4 тонны. Не каждая крыша выдержит такую нагрузку.

Как выбрать драйкулер: практические советы

Выбор сухой градирни начинается с расчета тепловой нагрузки. Сколько киловатт тепла нужно отвести? Это базовый параметр.

Дальше смотрим на климат. Для южных областей Украины нужен запас мощности 20-30%, потому что летом бывает очень жарко. Для северных регионов хватит запаса в 10-15%.

Совет из практики: всегда закладывайте в расчет максимальную температуру воздуха +35°C, даже если в вашем регионе такая жара бывает раз в десять лет. Лучше переплатить 10% за мощность, чем останавливать производство в самый жаркий день.

Обратите внимание на уровень шума. Если драйкулер будет стоять рядом с офисами или жилыми домами, выбирайте модели с EC-вентиляторами. Они тише и экономичнее обычных.

Материал теплообменника тоже важен. Медь дороже, но эффективнее. Алюминий дешевле, но менее долговечен. Для агрессивных сред используют теплообменники с эпоксидным покрытием.

Монтаж и запуск: что нужно знать

Установка драйкулера – дело серьезное. Сначала готовят площадку. Она должна быть ровной и выдерживать вес оборудования плюс 30% запаса.

Важный момент – расстояние до препятствий. Перед драйкулером должно быть минимум 3 метра свободного пространства для забора воздуха. Иначе он будет засасывать собственный горячий воздух и эффективность упадет.

Типичная ошибка: установка нескольких драйкулеров слишком близко друг к другу. Они начинают “воровать” холодный воздух друг у друга. Минимальное расстояние между установками – 5 метров.

Подключение к системе делают через гибкие вставки. Это защищает трубопроводы от вибрации. Обязательно ставят фильтр на входе – даже мелкая грязь может забить тонкие трубки теплообменника.

Электрическое подключение доверьте профессионалам. Мощные вентиляторы создают большие пусковые токи. Нужна правильная защита и плавный пуск.

Эксплуатация драйкулера: секреты долгой службы

Правильная эксплуатация сухой градирни продлевает срок службы в два раза. Главное правило – регулярная чистка теплообменника. Пыль и тополиный пух снижают эффективность на 30-40%.

Чистку проводят сжатым воздухом или мойкой низкого давления. Направление – против потока воздуха, изнутри наружу. Периодичность зависит от места установки. В промзоне – раз в квартал, в чистом районе – раз в год.

Зимой драйкулер требует особого внимания. Если температура жидкости опускается ниже нуля, система замерзнет. Используйте антифриз или установите электронагреватели.

Лайфхак от монтажников: установите частотные преобразователи на вентиляторы. Это снизит потребление электроэнергии на 30-40% и уменьшит шум. Окупается за 2-3 года.

Следите за вибрацией вентиляторов. Повышенная вибрация – признак дисбаланса или износа подшипников. Не тяните с ремонтом, иначе придется менять весь вентилятор.

Подводим итоги

Драйкулер – это отличное решение для охлаждения в условиях дефицита воды или жестких экологических требований. Да, он дороже открытой градирни и зависит от погоды. Но простота обслуживания и надежность перевешивают недостатки.

Принцип работы драйкулера прост как все гениальное – обдуваем горячие трубы холодным воздухом. Никакой магии, чистая физика. Но именно эта простота делает технологию надежной и долговечной.

Если вы выбираете систему охлаждения для предприятия, обязательно рассмотрите вариант с драйкулером. Особенно если у вас есть возможность использовать фрикулинг зимой. Экономия может достигать миллионов гривен в год.

А главное – помните, что сухая градирня – это инвестиция в будущее вашего бизнеса. Правильно подобранный и установленный драйкулер проработает 20-25 лет без серьезных проблем.
